Bei diesem SPI-Master ist alles konfigurierbar, was das Herz begehrt. Die Taktfrequenz, ein Pre_Delay, ein Post_Delay und die Protokolllänge sind über Generics einstellbar. Eine Änderung der Taktfrequenz, der Protokolllänge und der Delays könnte problemlos auch zur Laufzeit implementiert werden.
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.NUMERIC_STD.ALL;
entity SPI_Master is
Generic ( Quarz_Taktfrequenz : integer := 50000000; -- Hertz
SPI_Taktfrequenz : integer := 1000000; -- Hertz / zur Berechnung des Reload-Werts für Taktteiler
Pre_Delay : integer := 50; -- us / Zeit nach Aktivieren von CS bis Beginn der Übertragung
Post_Delay : integer := 10; -- us / Zeit nach Beenden der Übertragung bis Deaktivieren CS
Laenge : integer := 32 -- Anzahl der zu übertragenden Bits
);
Port ( TX_Data : in STD_LOGIC_VECTOR (Laenge-1 downto 0); -- Sendedaten
RX_Data : out STD_LOGIC_VECTOR (Laenge-1 downto 0); -- Empfangsdaten
CPHA : STD_LOGIC; -- Clock Phase
CPOL : STD_LOGIC; -- Clock Polarity
MOSI : out STD_LOGIC;
MISO : in STD_LOGIC;
SCLK : out STD_LOGIC;
SS : out STD_LOGIC;
Start_TX : in STD_LOGIC;
TX_Done : out STD_LOGIC;
clk : in STD_LOGIC
);
end SPI_Master;
architecture Behavioral of SPI_Master is
signal delay : integer range 0 to (Quarz_Taktfrequenz/(2*SPI_Taktfrequenz));
signal delay_pre : integer range 0 to (Pre_Delay*(Quarz_Taktfrequenz/1000))/1000;
signal delay_post : integer range 0 to (Post_Delay*(Quarz_Taktfrequenz/1000))/1000;
constant clock_delay : integer := (Quarz_Taktfrequenz/(2*SPI_Taktfrequenz))-1;
type spitx_states is (spi_stx,del_pre,spi_txactive,del_post,spi_etx);
signal spitxstate : spitx_states := spi_stx;
type spi_clkstates is (shift,sample);
signal spiclkstate : spi_clkstates;
signal bitcounter : integer range 0 to Laenge; -- wenn bitcounter = Laenge --> alle Bits uebertragen
signal tx_reg : std_logic_vector(Laenge-1 downto 0) := (others=>'0');
signal rx_reg : std_logic_vector(Laenge-1 downto 0) := (others=>'0');
begin
------ Verwaltung --------
process begin
wait until rising_edge(CLK);
MOSI <= tx_reg(tx_reg'left);
delay_post <= (Post_Delay*(Quarz_Taktfrequenz/1000))/1000; -- POST-Delay wg OPTO-Koppler
delay_pre <= (Pre_Delay *(Quarz_Taktfrequenz/1000))/1000; -- Initial-Delay wg OPTO-Koppler
if(delay>0) then delay <= delay-1;
else delay <= clock_delay;
end if;
case spitxstate is
when spi_stx =>
SS <= '1'; -- slave select disabled
TX_Done <= '0';
bitcounter <= Laenge;
SCLK <= CPOL;
if(Start_TX = '1') then spitxstate <= del_pre; end if;
when del_pre => -- SS aktivieren und Zeit fuer Optokoppler abwarten
SS <= '0';
SCLK <= CPOL;
if (CPHA='0') then spiclkstate <= sample; -- sample at odd SCLK-edge (1st, 3rd, 5th...)
else spiclkstate <= shift; -- sample at even SCLK-edge (2nd, 4th, 6th...)
end if;
delay <= 0;
if (delay_pre>0) then
delay_pre <= delay_pre-1;
else
spitxstate <= spi_txactive;
end if;
when spi_txactive => -- Daten aus tx_reg uebertragen
---------------------------------------- SPI-Takt generieren -----------------------------
case spiclkstate is
when sample =>
SCLK <= (CPOL xor CPHA);
if (delay=0) then -- sample
spiclkstate <= shift;
if(CPHA='1') then bitcounter <= bitcounter-1; end if;
end if;
when shift =>
SCLK <= not (CPOL xor CPHA);
if (delay=0) then -- shift
spiclkstate <= sample;
if(CPHA='0') then bitcounter <= bitcounter-1; end if;
end if;
end case;
if (delay=0 and bitcounter=0) then -- alle Bits uebertragen -> deselektieren
SCLK <= CPOL;
spitxstate <= del_post;
end if;
---------------------------------------- SPI-Takt fertig -----------------------------
when del_post =>
SS <= '1'; -- disable Slave Select
if (delay_post>0) then
delay_post <= delay_post-1;
else
spitxstate <= spi_etx;
end if;
when spi_etx =>
TX_Done <= '1';
if(Start_TX = '0') then -- Handshake: warten, bis Start-Flag geloescht
spitxstate <= spi_stx;
end if;
end case;
end process;
---- Schieberegister in eigenem Prozess ist ressourcensparend -------
process begin
wait until rising_edge(clk);
-- if (spitxstate=del_pre) then -- Initialisierung weglassen spart Ressourcen: 1 Mux = 10 Slices
-- rx_reg <= (others=>'0');
-- end if;
if(spitxstate=spi_txactive and spiclkstate=sample and delay=0 and bitcounter/=0) then
rx_reg <= rx_reg(rx_reg'left-1 downto 0) & MISO;
end if;
if (spitxstate=spi_stx) then
tx_reg <= TX_Data;
end if;
if(spitxstate=spi_txactive and spiclkstate=shift and delay=0 and (cpha='0' or bitcounter/=Laenge)) then
tx_reg <= tx_reg(tx_reg'left-1 downto 0) & tx_reg(0);
end if;
end process;
RX_Data <= rx_reg;
end Behavioral;
Eines der Merkmale dieses Masters ist die einstellbare Zeit, die nach dem Aktivieren des SS vergeht, bevor die eigentliche SPI-Übertragung startet. Damit können für die SS-Signale z.B. langsame Optokoppler zur Potentialtrennung verwendet werden. Nur das Taktsignal und die MISO und MOSI Leitungen müssen über schnelle und teure Optokoppler geführt werden.

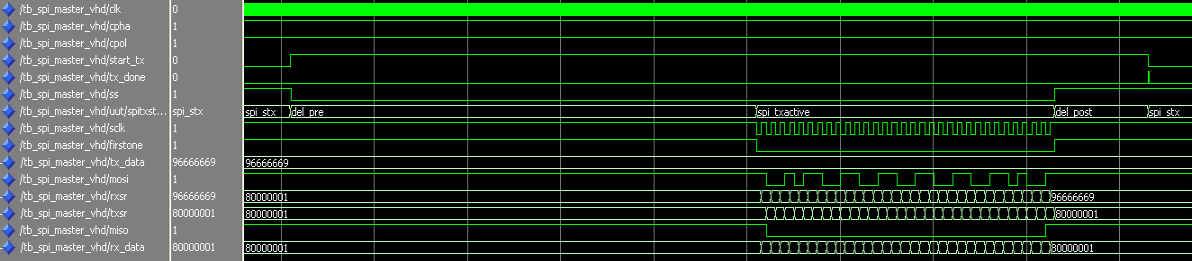

Hier ein Auszug aus der Simulation:
Waveform, Mode 3, 32 Bit
