Konfigurierbarer SPI-Master

Bei diesem SPI-Master ist alles konfigurierbar, was  das Herz begehrt. Die Taktfrequenz, ein Pre_Delay, ein Post_Delay und die Protokolllänge sind über Generics einstellbar. Eine Änderung der Taktfrequenz, der Protokolllänge und der Delays könnte problemlos auch zur Laufzeit implementiert werden.

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.NUMERIC_STD.ALL;


entity SPI_Master is
    Generic ( Quarz_Taktfrequenz : integer   := 50000000;  -- Hertz
              SPI_Taktfrequenz   : integer   :=  1000000;  -- Hertz / zur Berechnung des Reload-Werts für Taktteiler
              Pre_Delay          : integer   :=   50;      -- us / Zeit nach Aktivieren von CS bis Beginn der Übertragung
              Post_Delay         : integer   :=   10;      -- us / Zeit nach Beenden der Übertragung bis Deaktivieren CS
              Laenge             : integer   :=   32       -- Anzahl der zu übertragenden Bits
             );
    Port ( TX_Data  : in  STD_LOGIC_VECTOR (Laenge-1 downto 0); -- Sendedaten
           RX_Data  : out STD_LOGIC_VECTOR (Laenge-1 downto 0); -- Empfangsdaten
           CPHA     : in  STD_LOGIC;                            -- Clock Phase
           CPOL     : in  STD_LOGIC;                            -- Clock Polarity
           MOSI     : out STD_LOGIC;
           MISO     : in  STD_LOGIC;
           SCLK     : out STD_LOGIC;
           SS       : out STD_LOGIC;
           Start_TX : in  STD_LOGIC;
           TX_Done  : out STD_LOGIC;
           clk      : in  STD_LOGIC
         );
end SPI_Master;

architecture Behavioral of SPI_Master is
  signal   delay       : integer range 0 to (Quarz_Taktfrequenz/(2*SPI_Taktfrequenz));
  signal   delay_pre   : integer range 0 to (Pre_Delay*(Quarz_Taktfrequenz/1000))/1000;
  signal   delay_post  : integer range 0 to (Post_Delay*(Quarz_Taktfrequenz/1000))/1000;
  constant clock_delay : integer := (Quarz_Taktfrequenz/(2*SPI_Taktfrequenz))-1;

  type   spitx_states is (spi_stx,del_pre,spi_txactive,del_post,spi_etx);
  signal spitxstate    : spitx_states := spi_stx;

  type   spi_clkstates is (shift,sample);
  signal spiclkstate   : spi_clkstates;

  signal bitcounter    : integer range 0 to Laenge; -- wenn bitcounter = Laenge --> alle Bits uebertragen
  signal tx_reg        : std_logic_vector(Laenge-1 downto 0) := (others=>'0');
  signal rx_reg        : std_logic_vector(Laenge-1 downto 0) := (others=>'0');

begin
  ------ Verwaltung --------
  process begin
     wait until rising_edge(CLK);
     MOSI <= tx_reg(tx_reg'left);
     delay_post  <= (Post_Delay*(Quarz_Taktfrequenz/1000))/1000; -- POST-Delay z.B. wenn SS# über Optokoppler
     delay_pre   <= (Pre_Delay *(Quarz_Taktfrequenz/1000))/1000; -- Initial-Delay z.B. wg SS# über Optokoppler
     if(delay>0) then delay <= delay-1;
     else             delay <= clock_delay;
     end if;
     case spitxstate is
       when spi_stx =>
             SS          <= '1'; -- slave select disabled
             TX_Done     <= '0';
             bitcounter  <= Laenge;
             SCLK        <= CPOL;
             if(Start_TX = '1') then spitxstate <= del_pre; end if;

       when del_pre =>                                  -- SS aktivieren und Zeit fuer Optokoppler abwarten
             SS          <= '0';
             SCLK        <= CPOL;
             if (CPHA='0') then spiclkstate <= sample;  -- sample at odd SCLK-edge  (1st, 3rd, 5th...)
             else               spiclkstate <= shift;   -- sample at even SCLK-edge (2nd, 4th, 6th...)
             end if;
             delay       <= 0;
             if (delay_pre>0) then
                delay_pre  <= delay_pre-1;
             else
                spitxstate <= spi_txactive;
             end if;

       when spi_txactive =>  -- Daten aus tx_reg uebertragen
---------------------------------------- SPI-Takt generieren -----------------------------
             case spiclkstate is
               when sample =>
                       SCLK <= (CPOL xor CPHA);
                       if (delay=0) then -- sample
                         spiclkstate <= shift;
                         if(CPHA='1') then bitcounter <= bitcounter-1;  end if;
                       end if;

               when shift =>
                       SCLK <= not (CPOL xor CPHA);
                       if (delay=0) then -- shift
                         spiclkstate <= sample;
                         if(CPHA='0') then  bitcounter <= bitcounter-1;  end if;
                       end if;
               end case;
               if (delay=0 and bitcounter=0) then -- alle Bits uebertragen -> deselektieren
                 SCLK       <= CPOL;
                 spitxstate <= del_post;
               end if;
---------------------------------------- SPI-Takt fertig  -----------------------------
       when del_post =>
             SS <= '1'; -- disable Slave Select
             if (delay_post>0) then
               delay_post <= delay_post-1;
             else
               spitxstate <= spi_etx;
             end if;

       when spi_etx =>
             TX_Done <= '1';
             if(Start_TX = '0') then -- Handshake: warten, bis Start-Flag geloescht
               spitxstate <= spi_stx;
             end if;
     end case;
  end process;

  ---- Schieberegister in eigenem Prozess ist ressourcensparend -------
  process begin
     wait until rising_edge(clk);
--     if (spitxstate=del_pre) then  -- Initialisierung weglassen spart Ressourcen: 1 Mux = 10 Slices
--        rx_reg <= (others=>'0');
--     end if;
     if(spitxstate=spi_txactive and spiclkstate=sample and delay=0 and bitcounter/=0) then
        rx_reg <= rx_reg(rx_reg'left-1 downto 0) & MISO;
     end if;

     if (spitxstate=spi_stx) then
        tx_reg <= TX_Data;
     end if;
     if(spitxstate=spi_txactive and spiclkstate=shift and delay=0 and (cpha='0' or bitcounter/=Laenge)) then
        tx_reg <= tx_reg(tx_reg'left-1 downto 0) & tx_reg(0);
     end if;
  end process;

  RX_Data    <= rx_reg;

end Behavioral;

Eines der Merkmale dieses Masters ist die einstellbare Zeit, die nach dem Aktivieren des SS vergeht, bevor die eigentliche SPI-Übertragung startet. Damit können für die SS-Signale z.B. langsame Optokoppler zur Potentialtrennung verwendet werden. Nur das Taktsignal und die MISO und MOSI Leitungen müssen über schnelle und teure Optokoppler geführt werden.

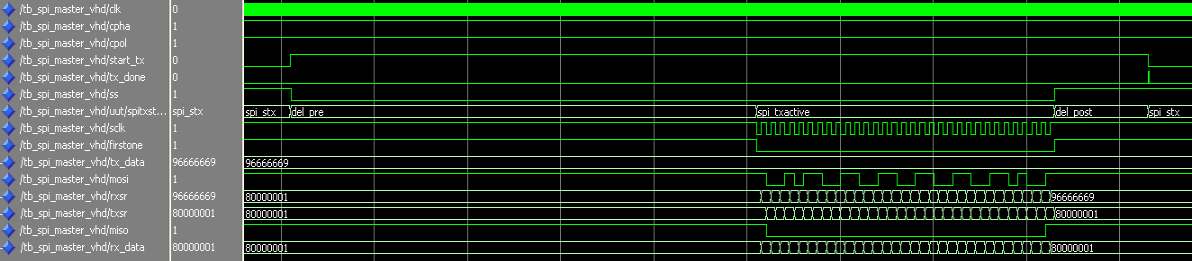

Hier ein Auszug aus der Simulation:

Waveform, Mode 3, 32 Bit
